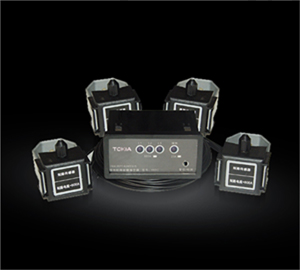

TKEC系列面板型故障指示器

TKEC系列面板型(接地及短路)故障指示器主要应用于35kV(含)以下高压开关柜、环网柜、电缆分接箱等电器设备的馈出回路及输配电系统中,作为检测、指示、传递故障信号和发送远程指示报警的检测设备。使维护人员能精确判别故障发生的区间,提高故障分析的能力,以便迅速排除故障,缩小停电区域,缩短停电时间。对确保电网安全运行,提高电网供电质量起着重要作用。

短路原理:当线路出现短路故障时,短路传感器感应到故障电流,同时将这一信号转换为数据信号发送给主机,则主机面板上的两相短路故障指示灯亮,显示故障所发生的线路。
接地原理:接地部分以检测线路零序电流作为判断依据,当系统出现接地故障时,如果面板上的接地指示灯亮,表明电缆系统发生了接地故障。

性能特点
◆短路报警指示:当线路发生短路故障,电流达到或超过短路电流的整定值时,短路传感器发出报警信号,通过光纤传输给主机,主机接收到此信号后,产生相应的报警指示信号。
◆接地报警指示:当线路发生接地故障时接地电流达到或超过接地电流的整定值时,接地传感器发出报警信号中,通过光纤传输到主机,主机接收到此信号后,产生相应的报警指示信号。
◆低压报警指示:主机采用电池供电,当电池电压低于正常工作电压时,将产生电压报警指示,以提醒工作人员更换电池。
◆自动复位:当指示器发出报警信号后,如果无人工进行复位,到整定的时间后,指示器可自动进行复位。
◆人工复位:当指示器产生报警后,可通过触发指示器主机面板上的“复位/测试”按钮解除报警。
◆自动化:指示器产生相应的报警指示信号后,可将报警信号输出远传。指示器也可接收远方的复位信号,对指示器进行远程复位操作。
◆测试:指示器可进行自检工作。
