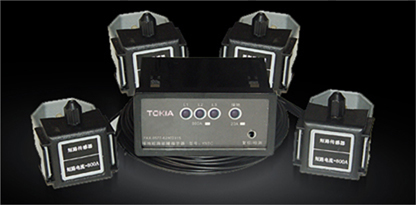

面板型故障指示器主要有主机和短路(接地)电流传感器两大部分组成。主机外形尺寸为长×宽×高=93×43×80mm,控制柜上主机安装开口尺寸为长×宽=91.5mm×43.5mm。指示器主机安装在配电柜的前面板上,接地或短路传感器安装在被检测的线路上,传感器和主机通过光纤连接。 安装步骤: 一、主机与电流传感器的安装:主机安装在配电柜的前面板上;短路电流传感器安装在环网供电线路的A、B、C三相上,必须紧固地套接在被检测的线路上;接地电流传感器安装在已分开的剥去屏蔽的三相电缆总线上。 二、主机与电流传感器的接线连接:在主机背面可见一组16位的端子排,是用以检测故障的电流传感器数据输出信号与主机连接的接口。具体安装步骤如下: 1.将对应A相短路电流传感器的两条红色数据线分别连接到接口端子排的6和7号位上,另一条黑色的线接在接口端子排的5号位上。 2.将对应B相短路电流传感器的两条红色数据线分别连接到接口端子排的9和10号位上,另一条黑色的线接在接口端子排的8号位上。 3.将对应C相短路电流传感器的两条红色数据线分别连接到接口端子排的12和13号位上,另一条黑色的线接在接口端子排的11位上。 4.将对应接地电流传感器的两条红色数据线分别连接到接口端子排的15和16位上,其余一条黑色的线接在接口端子排的14位上。
安装接地故障传感器时,把钢带两端紧固螺丝拧出,使钢带脱出后将三相电缆套入其中,在合适的位置将紧固螺丝拧紧,收紧尼龙扎带,使之不能松动,然后将电缆与显示仪器后面板的接地传感器接线端子相连接。 安装短路故障传感器时,将紧固环两端的螺丝拧下,套住电缆后,将紧固环上的螺丝拧紧,并将调节螺杆旋动,使之固定在电缆上。然后将光缆的一端与光缆接口连接,将螺丝旋紧,光缆的另一端与显示仪器后面板的短路接口连接,连接时应注意相位。 安装完毕,按下检测/复位按钮进行自检,指示灯闪烁,表示显示仪器工作正常,然后再次按下按钮,指示灯停止闪烁即已投运。 |
